Phụ Kiện Cửa Lùa Trượt Xếp Nhập Vào Tủ Thông Minh (Folding Swing Door Pocket Hardware Systems)

1. Giới thiệu tổng quan về giải pháp cửa lùa trượt xếp âm tủ thông minh

Trong xu hướng thiết kế nội thất hiện đại (Modern Interior Design), việc tối ưu hóa không gian sống và đảm bảo tính thẩm mỹ tinh tế là ưu tiên hàng đầu của các kiến trúc sư cũng như gia chủ. Bộ phụ kiện cửa lùa trượt xếp âm tủ (Folding Swing Door Pocket System) là giải pháp đột phá giúp giải quyết triệt để bài toán không gian hẹp.

Khác với các dòng cửa mở quay truyền thống gây vướng víu hoặc cửa lùa thông thường luôn che khuất một phần khoang tủ, hệ thống phụ kiện trượt xếp âm tủ cho phép cánh cửa sau khi gấp lại sẽ được trượt giấu gọn hoàn toàn vào bên trong hông tủ (Pocket space). Khi đóng lại, mặt tủ phẳng hoàn toàn tạo nên vẻ đẹp liền mạch, tinh gọn và sang trọng.

2. Điểm vượt trội & Ưu điểm kỹ thuật nổi bật

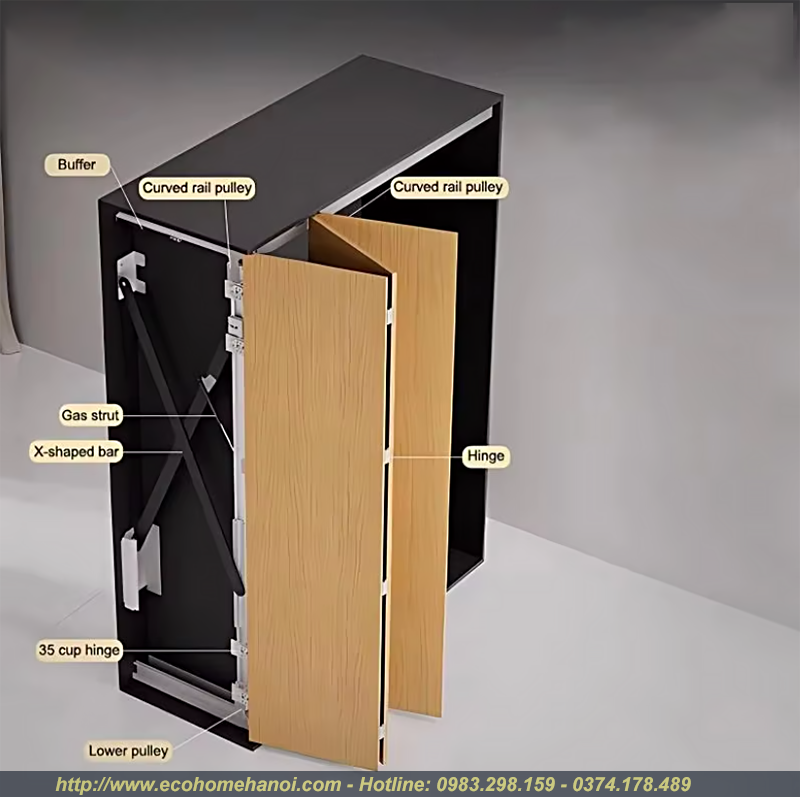

• Cơ chế tự động đóng & Giảm chấn êm ái (Self-closing Type & Resistance Buffer): Được trang bị piston thủy lực (Gas strut / Air strut) kết hợp với hệ thống bộ đệm giảm chấn (Buffer), giúp cửa vận hành mượt mà, không gây tiếng ồn, tự động kéo êm vào khoang cất giữ.

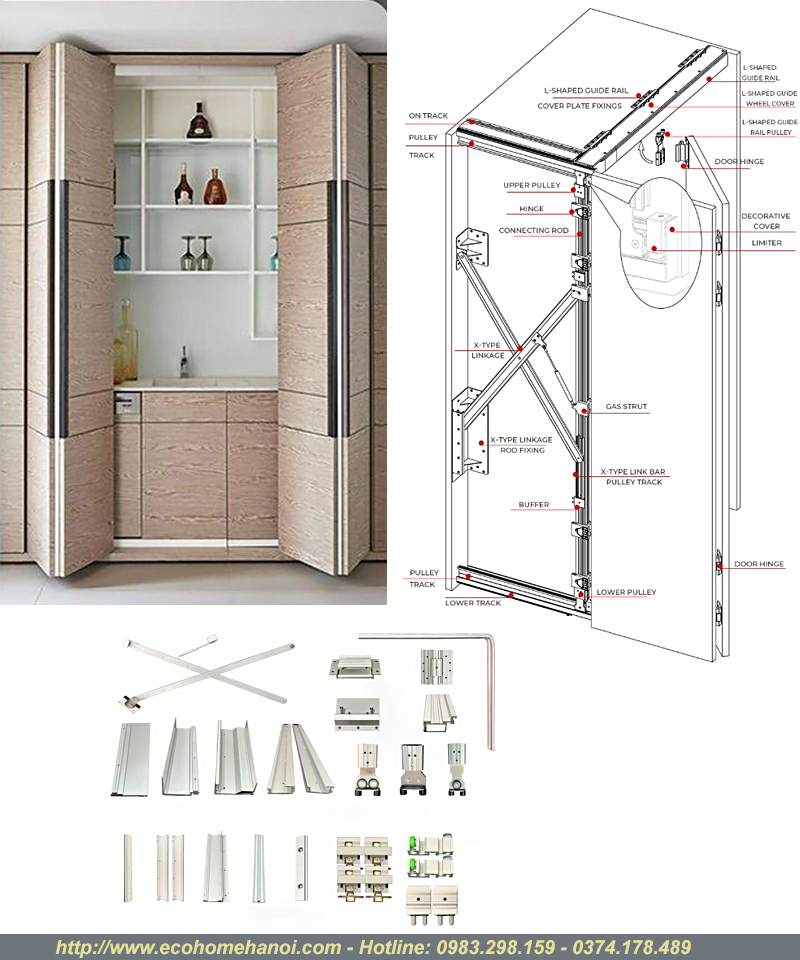

• Cấu trúc thanh liên kết chữ X (X-type Linkage Structure): Tăng cường khả năng chịu lực, giữ cho hệ thống cửa luôn cân bằng, không bị xệ cánh hay chao nghiêng trong quá trình trượt kéo liên tục.

• Tùy biến linh hoạt hướng mở (Left & Right Opening): Hệ thống linh hoạt lắp đặt mở trái (Left-opening) hoặc mở phải (Right-opening). Các phụ kiện bản lề, con lăn ray cong (Curved rail pulley) và đường ray hỗ trợ chuyển đổi linh hoạt.

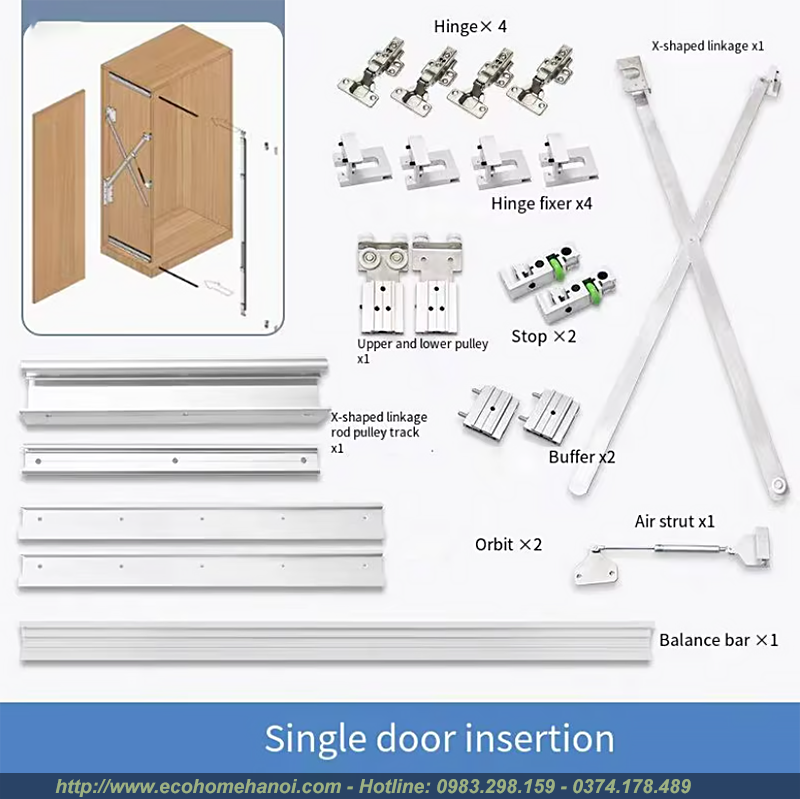

• Đa dạng cấu hình ứng dụng: Đáp ứng đa dạng quy mô nội thất từ Single Door (1 cánh), Double Door (2 cánh), Three-door (3 cánh) cho đến Four doors (4 cánh – xếp giấu 2 bên).

• Tiết kiệm tối đa khoảng trống cất giữ: Nhờ thiết kế ray treo trên (Top-mounted installation) và khe lưu trữ tiêu chuẩn chỉ khoảng 135mm, tối ưu tuyệt đối diện tích sử dụng bên trong khoang tủ.

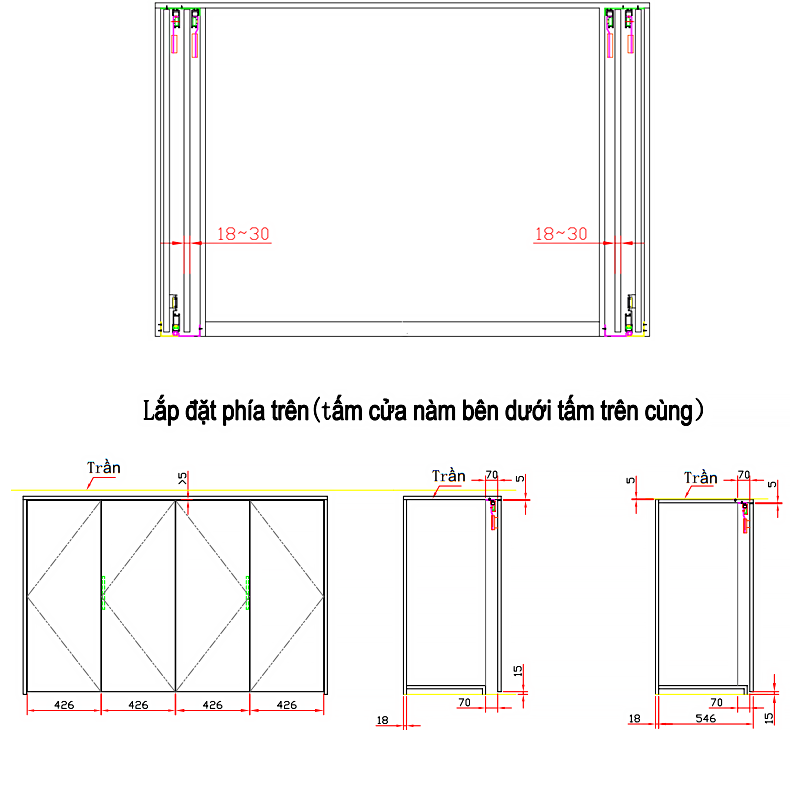

3. Thông số kỹ thuật chi tiết (Parameters & Specifications)

Dựa trên tài liệu hướng dẫn kỹ thuật từ nhà sản xuất, sản phẩm đáp ứng các tiêu chuẩn kích thước khắt khe:

• Chiều rộng cánh đơn (Single panel width):

  • Tối thiểu (Min): 200 mm

  • Tối đa (Max): 700 mm

• Chiều cao cửa (Door height):

  • Tối thiểu (Min): 1600 mm

  • Tối đa (Max): 2700 mm (Khuyên dùng chiều cao từ 1800mm – 2700mm để đạt hiệu quả vận hành mượt mà nhất).

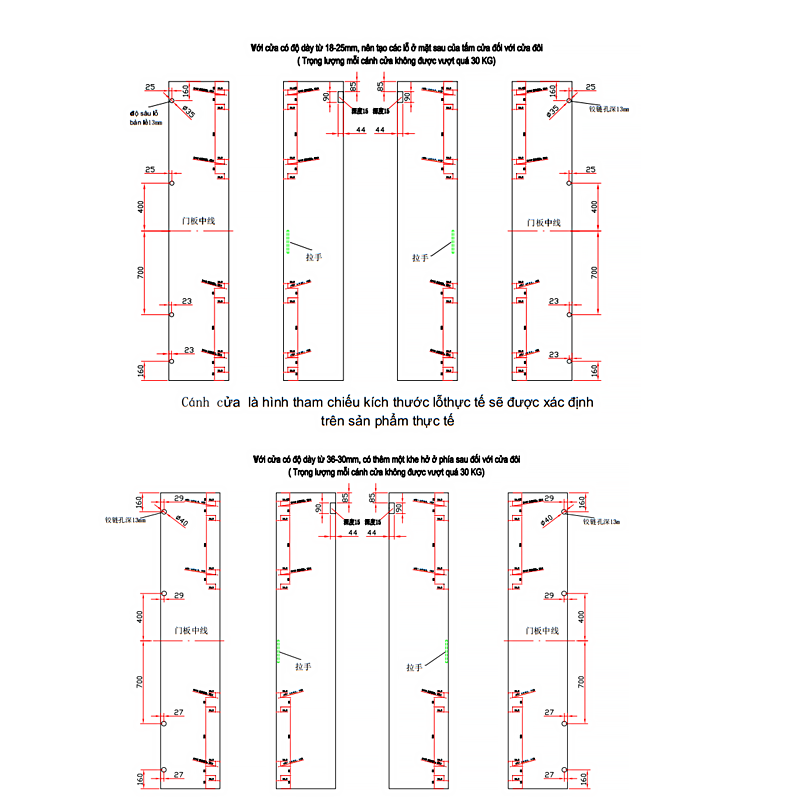

• Độ dày cánh cửa tiêu chuẩn (Door thickness): Trong khoảng 18 mm – 30 mm.

• Tải trọng cánh đơn (Max weight per panel): Tối đa 30 kg / cánh.

• Độ lệch phẳng cánh cửa (Unevenness): Không vượt quá 1 mm từ mép trên xuống mép dưới.

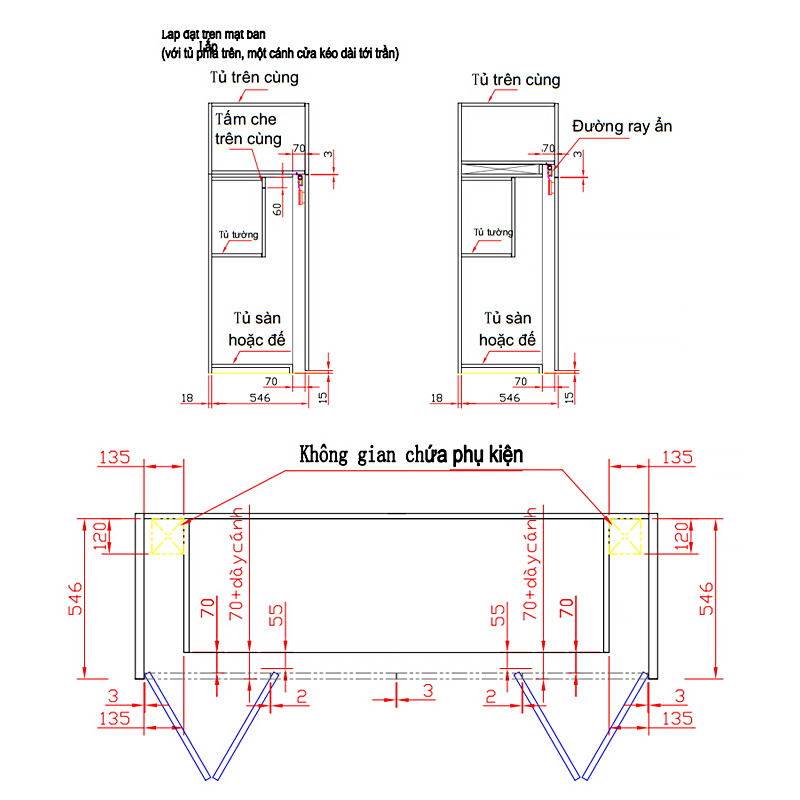

• Khoảng trống lưu trữ hông tủ (Storage door area width): Khoảng tiêu chuẩn 135 mm.

• Độ sâu lòng tủ lưu trữ (Clear inner space depth):

  • Đối với khoang cất giữ cánh hoàn toàn: Depth ≥ Width of single panel + 120 mm.

  • Trường hợp để lộ phần phần cứng/bản lề: Exposed size = Width of single panel + 120 mm – (Độ sâu bị chiếm bởi phần cứng).

4. Bảng tổng hợp chi tiết phụ kiện đồng bộ theo từng phiên bản

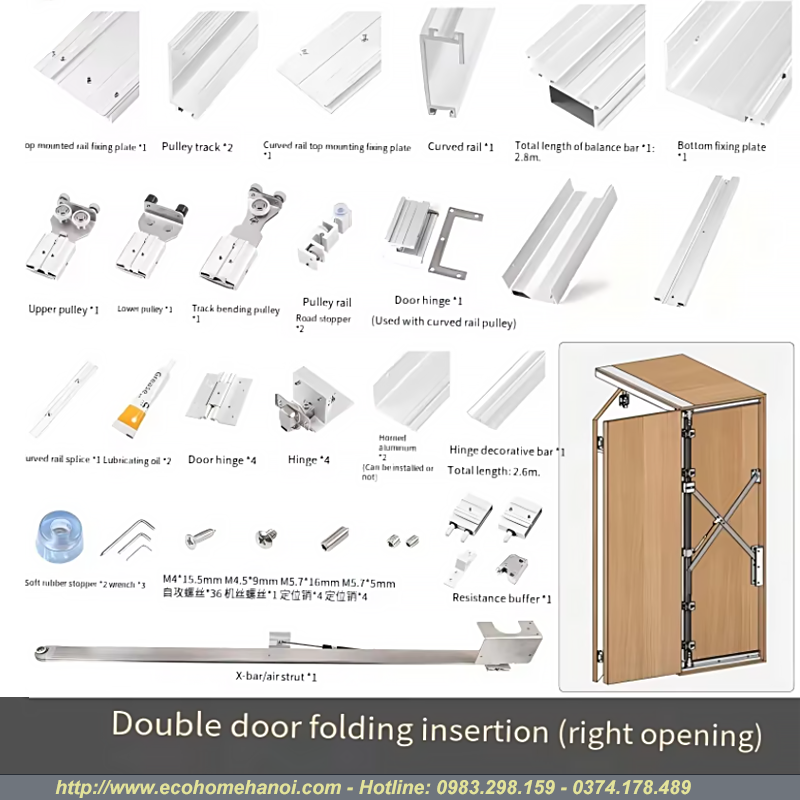

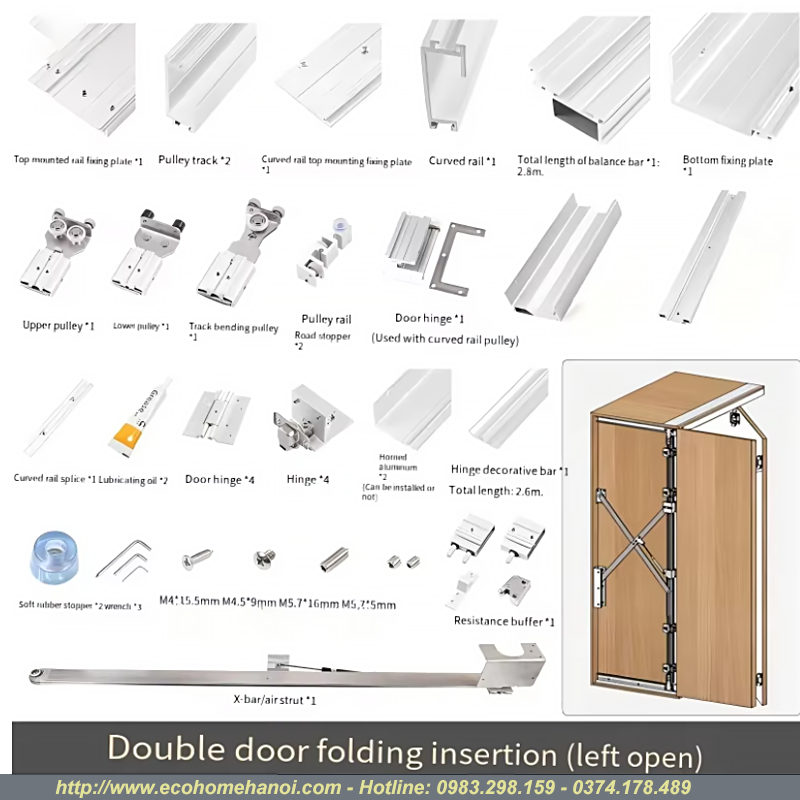

A. Bộ phụ kiện Cửa lùa xếp âm 2 cánh (Double door folding insertion – Left/Right)

• Top mounted rail fixing plate (Tấm cố định ray treo trên): 1 bộ

• Pulley track (Đường ray con lăn): 2 thanh

• Curved rail & Curved rail top mounting fixing plate (Ray cong & Tấm cố định ray cong): 1 bộ

• Curved rail splice & Lubricating oil (Thanh nối ray cong & Mỡ bôi trơn): 1 bộ + 2 tuýp

• Balance bar (Thanh cân bằng): Tối thiểu 2.6m – 2.8m

• Bottom fixing plate (Tấm cố định đáy): 1 bộ

• Upper pulley & Lower pulley (Con lăn bánh xe trên & dưới): Mỗi loại 1 chiếc

• Track bending pulley (Con lăn ray cong chuyên dụng): 1 chiếc

• Pulley rail road stopper (Chốt chặn ray trượt): 2 chiếc

• Door hinge & Hinge decorative bar (Bản lề cánh & Thanh trang trí bản lề): Bản lề x4, Thanh trang trí x1 (2.6m)

• Horned aluminum (Nhôm góc): 2 thanh

• Soft rubber stopper & Wrench (Nút cao su mềm & Lục giác): Stopper x2, Lục giác x3

• Hệ ốc vít chuyên dụng: M415.5mm, M4.59mm, M5.716mm, M5.75mm (Tổng cộng hơn 40 chiếc)

• Resistance buffer (Bộ đệm giảm chấn kháng lực): 1 bộ

• X-bar / Air strut (Thanh liên kết X tích hợp Piston trợ lực): 1 bộ

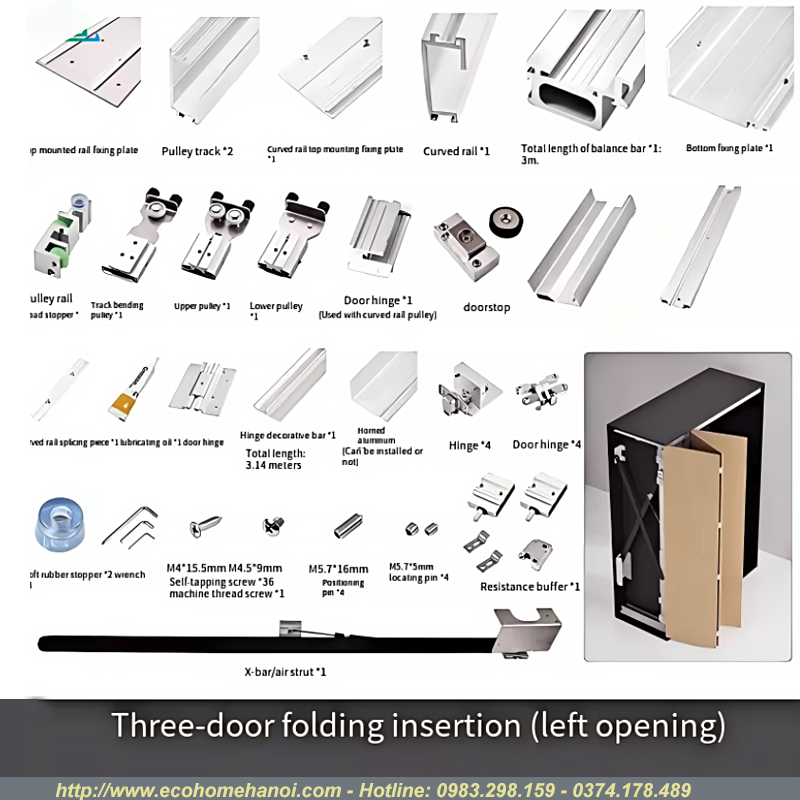

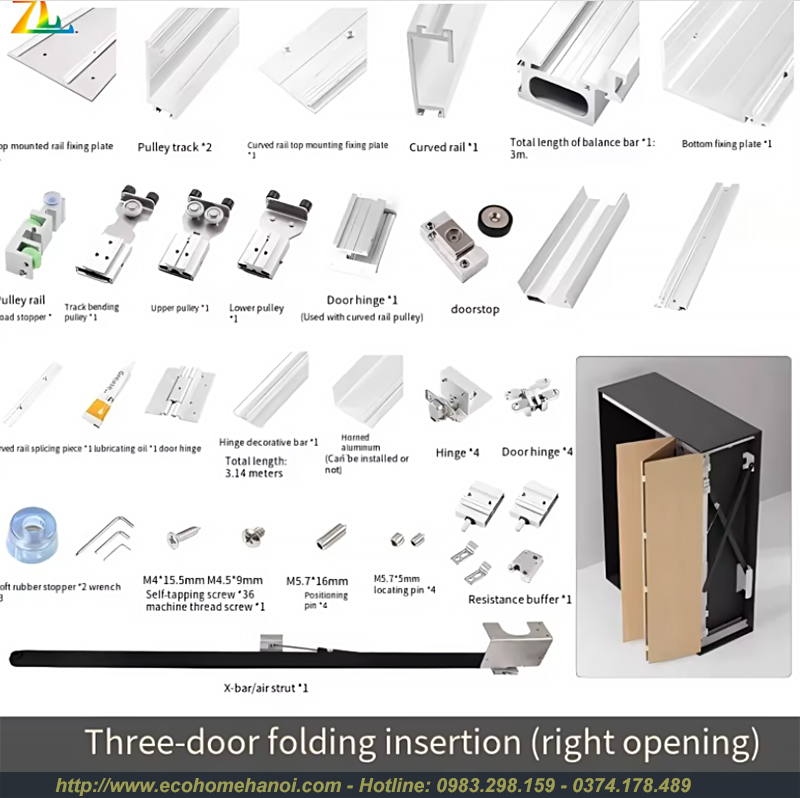

B. Bộ phụ kiện Cửa lùa xếp âm 3 cánh (Three-door folding insertion)

• Bổ sung thanh cân bằng (Balance bar) độ dài 3.14m và thanh trang trí bản lề 3.14m.

• Trang bị thêm Doorstop chuyên dụng và gia tăng số lượng bản lề kết nối cánh (Door hinge) để cố định cánh thứ 3 mượt mà.

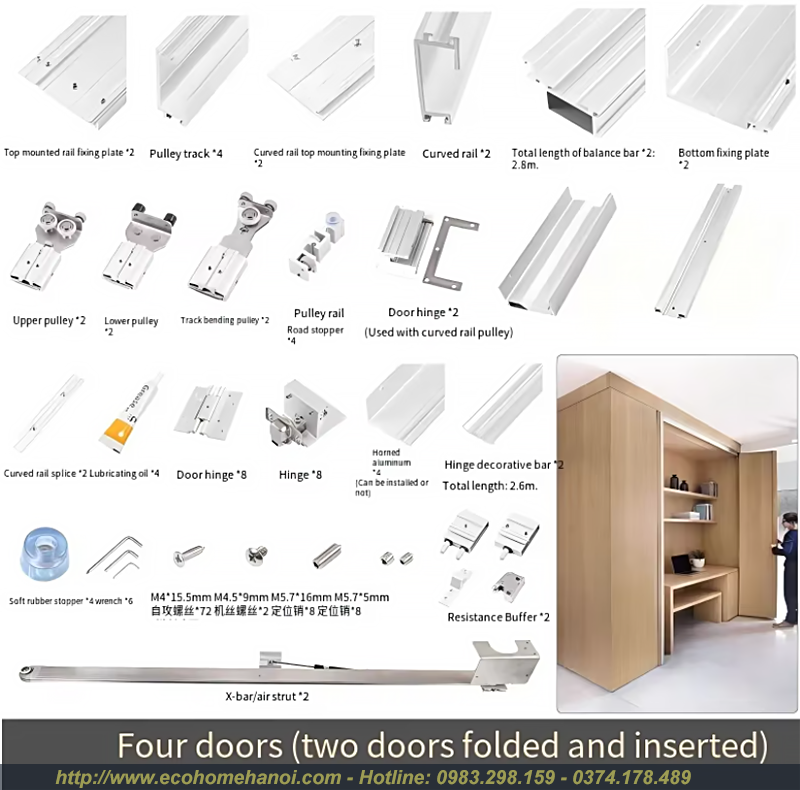

C. Bộ phụ kiện Cửa lùa xếp âm 4 cánh (Four doors – Two doors folded and inserted each side)

• Top mounted rail fixing plate & Curved rail top fixing plate: x2 bộ

• Pulley track: 4 thanh

• Curved rail: 2 thanh

• Balance bar & Hinge decorative bar: x2 hệ thống

• Upper pulley / Lower pulley / Track bending pulley: x2 hệ thống kép

• Hinge & Door hinge: x8 bản lề kết nối

• Resistance buffer: x2 bộ giảm chấn kép

• X-bar / Air strut: x2 hệ thống trợ lực chữ X hai bên

5. Hướng dẫn lắp đặt & Lưu ý kỹ thuật quan trọng (Installation & Maintenance Notes)

• Yêu cầu nhân sự: Sản phẩm bắt buộc phải được lắp đặt bởi thợ kỹ thuật nội thất hoặc thợ cơ khí chuyên nghiệp để đảm bảo các thông số căn chỉnh chính xác đến từng milimét.

• Kiểm tra trước khi lắp: Kiểm tra toàn bộ linh kiện xem có bị va đập, cong vênh hay hỏng hóc trong quá trình vận chuyển hay không.

• Bảo trì định kỳ: Đối với môi trường sử dụng tần suất cao, nên tiến hành kiểm tra, vặn chặt lại bu-lông và tra mỡ bôi trơn chuyên dụng (có sẵn trong bộ sản phẩm) định kỳ 6 tháng/lần.

• Khoảng trống khi thi công: Sau khi lắp ráp khung tủ, đảm bảo có khoảng trống thao tác tối thiểu 30 cm ở các mặt bên hoặc chuẩn bị khoang chứa trước khi cố định phần cứng vào hộc tủ hẹp.

• Yêu cầu bề mặt cánh tủ: Cánh cửa gỗ (MDF, HDF, Gỗ tự nhiên…) cần đảm bảo độ phẳng tối đa. Nếu mặt sau cánh cửa có thiết kế lồi-lõm (Concave-convex profile), cần gia công đặc biệt theo yêu cầu trước khi đặt hàng.

6. Ứng dụng thực tế trong thiết kế nội thất hiện đại

• Tủ quần áo âm tường / Phòng thay đồ (Walk-in Closet): Giấu gọn toàn bộ cánh tủ vào hông, mở ra không gian trọn vẹn giúp dễ dàng lựa chọn trang phục.

• Tủ bếp thông minh / Bàn quầy Bar mini: Che giấu không gian bếp nấu, máy rửa bát, tủ rượu hoặc quầy pha chế khi không sử dụng, giữ cho phòng khách liền bếp luôn gọn gàng, tinh tế.

• Bàn làm việc ẩn tủ (Hidden Home Office): Biến góc làm việc thành một phần của hệ tủ trang trí chỉ bằng một thao tác đẩy cửa nhẹ nhàng.

• Khu vực giặt sấy âm tường: Giấu máy giặt, máy sấy và dụng cụ vệ sinh một cách thẩm mỹ.
